Der Hausbergturm








 Inhalt:

  1. Das Modell
  2. Technische Daten
  3. Bauverlauf
  4. Kosten und Finanzierung
  5. Ausstattung
  6. Technik am Turm






1. Das Modell

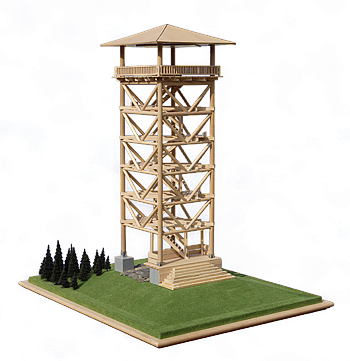

Der ehemalige 2. Vorsitzende des Vereins, Horst Schneider, hat in über 200 Arbeitsstunden das Modell des Hausbergturms im Maßstab 1:25 angefertigt.






2. Technische Daten

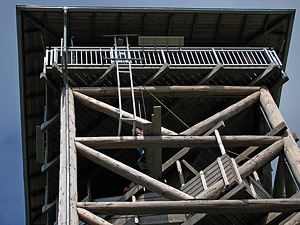

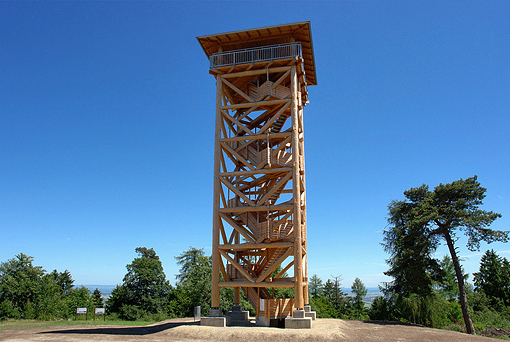

Der Hausbergturm ist auf dem 486 m hohen Hausberg errichtet

Koordinaten: 50°24'41 Nord, 8°36'55 Ost bzw. 50° 24,693 Nord, 8°36,930 Ost



Turmhöhe, incl. Fundamente über Hausberg-Niveau 23,25 Meter

Standhöhe auf der Aussichtsplattform 19,00 Meter



Grundmaße (Mitte der Aussenpfeiler) 6 x 6 Meter

Grundmaße der Aussichtsplattform 7 x 7 Meter

Dachaussenmaß 8,60 x 8,60 Meter



Die Aussenpfeiler haben eine Länge von 20,41 Meter, einen unteren Duchmesser von 55 cm,

der obere Durchmesser beträgt mind. 30 cm



Alle Rundhölzer wurden mittels Wasserdruck von 400 bar unter Verwendung von 35.000 Liter Wasser von Borke und Bast befreit, ohne das Kambium zu verletzen



Die oberirdischen 4 Punktfundamente messen 1,60 x 1,60 x 1,60 Meter



Im Turm sind 7 Zwischenpodest eingebaut



Das Gesamtgewicht des Turms (ohne Fundamente) beträgt 44 Tonnen, davon das Dach 5,5 Tonnen



Benötigte Baumaterialien für den Turm:



  84 Tonnen Beton f. die Fundamente

215 Festmeter Douglasien-Holz (incl.Verschnitt)

800 Verbindungsteile aus verschiedenem VA-Stahl



Benötigte Materialien für Aufschüttungen



814 cbm Erde, Steinerde, Kies und Sand






3. Bauverlauf





08.02.2007  Probebohrungen zur Untergrundbestimmung



22.05.2007  Erteilung der Baugenehmigung



01.06.2007  Der 1.Spatenstich anlässlich des Hessentags in Butzbach



06.10.2007  Ausheben der Fundamentgruben



01.11.2007  Errichten der Basisfundamente



06.11.2007  Errichten der Punktfundamente



27.11.2007  Auswahl der Douglasien f. die Aussenpfeiler



05.12.2007  Fällen der Douglasien



07.02.2008  Vorfertigung der Aussengerüste bei Holzbau Ploner, Rosbach



12.03.2008  Planierarbeiten und unterste Steinerde-Schicht



13.03.2008  Anlieferung aller Rundhölzer auf dem Hausberg



14.03.2008  Zusammenbau der beiden Aussengerüste auf dem Hausberg



17.03.2008  Aufstellung der beiden Aussengerüste mit 80to Autokran



19.03.2008 - 30.04.2008  Innenausbau



dazwischen:



03.04.2008  Bau des Turmdaches auf dem Hausberg



11.04.2008  Aufsetzen des Komplettdachs auf die Aussenpfeiler



16.04.2008  Anbringen der Geländer um die Aussichtsplattform



17.04.2008  Betonieren des Treppenaufgangs im Turm



18.04.2008  Richtfest



10.05.2008  Das Schutzgerüst ist, nachdem alle Arbeiten im Turm abgeschlossen sind, entfernt



17.05.2008  Kosmetik am Turmumfeld



31.05.2008  Festliche Einweihung



09.08.2008  Anbringen der 4 Panorama-Tafeln am Geländer der Aussichtsplattform



12.08.2008  Verlegen der Aussentreppe und Pflastern im "Erdgeschoss"



20.03.2009  Aufstellen der Ruhebank auf der Aussichtsplattform

                  Aufstellen der Spendentafel

                  Anbringen der Sponsorenschilder an den Treppenstufen

                  Herstellung der Fahrrad-Ständer

                  Errichten der Sitzgarnituren am Rand des Plateaus

                  Aufstellen von 6 Wegweiser aus Richtung Hoch-Weisel u.Hausen-Oes



26.09.2009  Sitzbänke um die Fundamente angebracht

                  Rasengittersteine verlegt

                  Rasensamen mit Sand-Kies-Gemisch im Turmumfeld eingebracht



Okt. 2009    Elektro-Installationen incl. Blitzschutz für Photovoltaik, Beleuchtungen,

                  Funkstrecke und Webcams fertiggestellt



28.11.2009  Anbringen der Adventsbeleuchtung



02.12.2009  Installationen der Empfangs-Antenne, PC und innerhäusigen

                  Verbindungen in Hoch-Weisel



03.12.2009  Installation der Sende-Antenne auf dem Turmdach

                  und Einrichtung der Funkstrecke



20.03.2010  Anbringen der Photovoltaik-Module auf dem Turmdach und

                  Anschluss an die Speicher-Batterien - die Stromversorgung

                  ist gewährleistet



13.04.2010  Montage der Webcam-Anlage



17.04.2010  Anbringen der Sponsorenschilder am Turm (Dach, Podeste, Handläufe,

                  Sitzbänke und Aussenpfosten), Ausrichtung der Webcams



 April und    4 Arbeitseinsätze bzgl. Richtfunk-Strecke, Webcam-Einstellungen und

 Mai 2010    Transfer der Bilder auf die Homepage


31.05.2010 - 02.06.2010  Aufstellen von 41 Wegweiser



26.09.2010  Aufstellen eines Holzgestells mit großer Wanderkarte



11.10.2010  Anbringen der Blende um den Safe zur Steigerung der Aumerksamkeit



15.10.2010  Montage der zusätzlichen Spendentafel



20.11.2010  Anbringen der Adventsbeleuchtung, Montage von Füßen an den Fahrradständern



22.11.2010  Verstärkung von Schließblech und Sicherung des Zylinderschloss am

                  Einstieg zum Dachboden, Sicherung der Schrauben an der Sitzbank durch

                  Schweißpunkte



01.03.2011  Kamera "Nord" nach Ausfall ausgetauscht



April 2011    Austausch einer Solar-Batterie nach massivem Kapazitätsverlust



Nov. 2011    Installation der Brennstoffzelle



03.05.2012   Umzug der WLAN-Strecke von Hoch-Weisel nach Münster



Juni 2012     Zwei Wegweiser versetzt, Nummerierung der Wegweiser angebracht



20.11.2012  Wegweiser-Aufkleber zusätzlich in Bodenrod, Weiperfelden, Espa und Münster angebracht



22.12.2012  Montage der Sitzbank "Spende Heinrichs" und zusätzlicher Bretter am Treppenausstieg



Sep. 2014   Austausch der zweiten Solar-Batterie nach massivem Kapazitätsverlust



Nov. 2014   Beginn der Sanierungsmassnahmen mit Zinkblech-Abdeckungen



Juni 2015   Montage der Zinkblech-Abdeckungen über 6 Etagen auf der Süd- und Westseite



August 2016   Montage der Zinkblech-Abdeckungen über 6 Etagen auf der Nord- und Ostseite






4. Kosten und Finanzierung





Die Gesamt-Kosten (Fremdkosten und Eigenleistungen) für Turm, Zusatzeinrichtungen wie Photovoltaik, Webcams, Brennstoffzelle, Zinkblech-Verkleidung und die Umfeldgestaltung inklusive Sitzgelegenheitenen und Wegweiser belaufen sich auf ca. € 322.000,00



Die jährlichen laufenden Unterhaltungskosten für halbjährliche Wartung, Versicherungen und evtl. Reparaturen sind aus den geringen Mitglieds-Beiträgen nicht zu finanzieren und bedürfen weiterer zusätzlicher Spenden oder Patenschaften.





Beiträge zur bisherigen Finanzierung in absteigender Reihenfolge in €:



 60.000,00  Eigenleistung der Mitglieder

 40.000,00  Land Hessen, als Hessentags-Zuschuss

 30.510,00  Privatpersonen, Vereine usw.

 26.400,00  Stadt Butzbach

 24.000,00  OVAG, Friedberg

 20.000,00  Investitionsbank Hessen

 20.000,00  Architekten Ludorf+Schön+Weissbrod, Steinfurth

   9.244,00  Ploner GmbH, Rosbach

   7.746,00  Ing.Büro f.Bauwesen Stephan Pfeifhofer, Ockstadt

   7.000,00  Heimatverein Hoch-Weisel

   6.000,00  Regionalförderung des Wetteraukreises

   5.000,00  Sparkasse Oberhessen

   5.000,00  Energie-Versorgung Butzbach

   4.500,00  Lotto- und Tronque-Mittel des Landes Hessen

   4.500,00  Kran-Burgard, Butzbach

   4.000,00  Kelterei Müller, Ostheim, plus Gratisgetränken für Veranstaltungen

   4.000,00  Norbert Reitz, Ostheim

   3.000,00  Walter Busch, Brandoberndorf

   3.000,00  Volksbank Butzbach

   2.100,00  Rumo Solar, Butzbach

   2.000,00  Paul Sonntag Gartengestaltung, Pohl-Göns

   2.000,00  Dietrich Garten- und Landschaftsbau, Hoch-Weisel

   2.000,00  Terra-Control Dirk Bruhn, Steinfurth

   2.000,00  Lions Club, Butzbach



Der Verein bedankt sich bei allen auch hier nicht im Detail aufgeführten Spendern.

Ohne sie wäre dieses Bauwerk nicht entstanden.



Alle Spender ab € 50,00 wurden oder werden noch auf der Spendentafel oder auf den gespendeten Turmteilen, Sitzgelegenheiten oder Wegweisern "verewigt".






5. Ausstattung







Sitzbänke auf der Aussichtsplattform



Panorama-Tafeln an den Geländern





Sitzbänke auf den Turmfundamenten



Kinderhandläufe im Treppenaufgang



Mülleimer sind nicht vorhanden






6. Technik am Turm

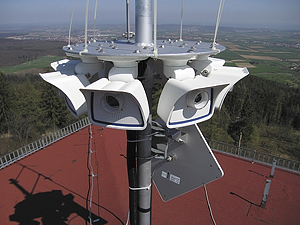

Webcam-Anlage

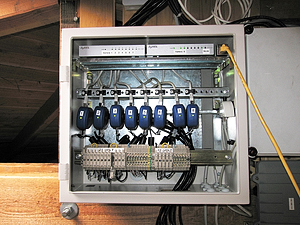

Die Webcam-Anlage auf dem Turmdach ermöglicht einen 360° Rundumblick in 8 Einzelbildern. Die 8 Stück Mobotix M24 Kameras, Auflösung 3 Megapixel, sind mit 8mm Objektiven mit einem Bildwinkel von 45° horizontal und 34° vertikal ausgestattet, dies entspricht 43mm bei Kleinbild. Im Turmdach befindet sich der Schaltkasten mit Ausstattung zur Stromversorgung der Kameras und Einspeisung der gelieferten Daten in die Funkstrecke nach Münster. Von dort gelangen die Bilder ins Internet und werden auf der Webcam-Seite in einer Größe von maximal 1280x960 Pixel (1 Megapixel) dargestellt. Die vom Beisitzer Technik, Burkhard Klehm, gebaute Anlage ist der Tageslänge angepasst in Betrieb.





Energieversorgung

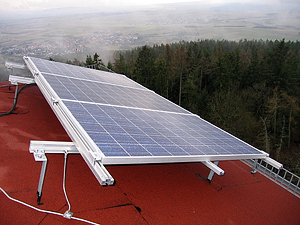

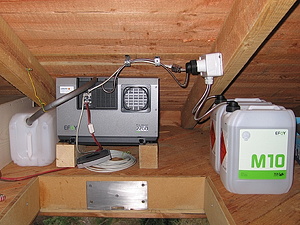

Der Leistungsbedarf für die installierten Lampen und die Webcam-Anlage incl. der Funkstrecke beträgt ca. 1kW pro Tag, bei installierter Adventskerze ca. 1,2kW pro Tag. Zur Stromversorgung ist auf der Südseite des Turmdachs eine Photovoltaik-Anlage installiert, bestehend aus 3 Solarpanel in der Größe 1m x 1,65m mit einer Leistung von jeweils 235 W, Gesamtfläche 4,95m². Die gewonnene Energie wird über einen Regler in 2 Solar-Batterien mit jeweils 12V / 230Ah eingespeist. Außerhalb der Wintermonate erfolgt die Stromversorgung ausschließlich durch die Photovoltaik-Anlage, in den Wintermonaten unterstützt diese eine Brennstoffzelle mit einer Leistung von bis zu 2,2kW. Das für die Stromerzeugung notwendige Methanol entnimmt das Gerät handlichen 10l Kanistern, die Umschaltung von leerem auf vollen Kanister erfolgt automatisch, der Verbrauch an Methanol beträgt ca. 0,9l pro 1kW.

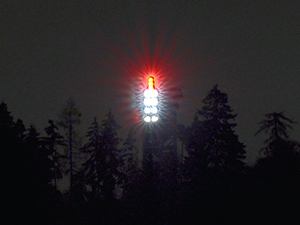

Adventskerze







Über die Adventszeit bis Heilige drei Könige leuchtet am Turm die vom ehemaligen 2. Vorsitzenden, Horst Schneider, gebaute überdimensionale Kerze. Das außen am Turm montierte Gestell mit 8 weißen 1W LED-Lampen ist ca. 6m lang, auf dem Turmdach ist ein ca. 1,5m langes Rohr mit 3 roten 3W LED-Lampen montiert.





Positionslicht






Das Positionslicht, ebenfalls angefertigt von Horst Schneider, besteht aus HT-Rohr-Bögen und ist bestückt mit 3 weißen 1W LED-Lampen. Montiert ist es auf der Ostseite des Turmdachs.
